Sbloccare l’Efficienza nella Lavorazione CNC a 4 Assi #
L’integrazione di soluzioni avanzate di fissaggio è essenziale per massimizzare il potenziale della lavorazione CNC a 4 assi. Il Mandrino Elettro-Permanente della Serie EEPM-CIT è progettato per garantire un movimento libero dell’utensile e un pieno utilizzo delle funzioni del dispositivo indicizzatore CNC a 4 assi, supportando un’ampia gamma di applicazioni di lavorazione.

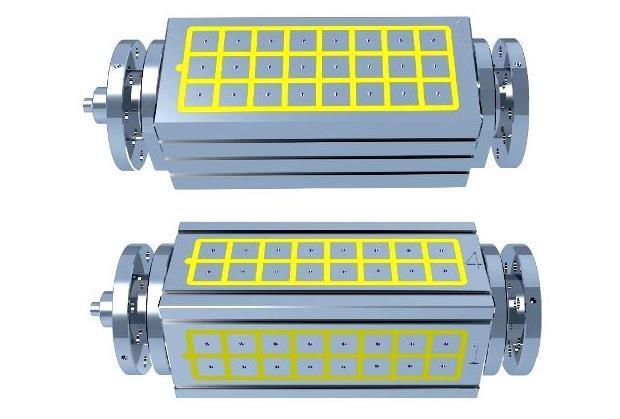

Serie EEPM-CIT: Mandrino Elettro-Permanente #
La Serie EEPM-CIT è specificamente progettata per essere utilizzata in combinazione con dispositivi indicizzatori CNC a 4 assi, offrendo un robusto bloccaggio magnetico sia per pezzi magnetici che non magnetici. Questo sistema assicura una tenuta sicura e flessibilità operativa, rendendolo adatto a diverse esigenze di lavorazione.
Caratteristiche Principali #
- Forza Magnetica Eccezionale: Fornisce una forza magnetica super potente di 1250kgf/100cm² ±5% (4 Poli), garantendo una ritenzione affidabile del pezzo durante la lavorazione.
- Controllo Indipendente delle Facce: Ogni faccia di lavoro può essere controllata indipendentemente negli stati ON e OFF, permettendo un carico e scarico efficiente dei pezzi. Il passaggio tra gli stati di potenza richiede solo 3 secondi.
- Configurazioni Versatili:
- EEPM-CIT2F: Dotato di 2 facce magnetiche di lavoro, consente il bloccaggio simultaneo di due pezzi. Ideale per pezzi di grandi dimensioni.
- EEPM-CIT2F2T: Combina 2 facce magnetiche di lavoro con 2 facce a scanalature a T, supportando materiali magnetici e non magnetici. Adatto per pezzi più piccoli.
- EEPM-CIT4FT: Offre 4 facce magnetiche di lavoro con scanalature a T, ottimizzato per pezzi più piccoli e maggiore flessibilità.
- Lavorazione Senza Ostacoli: Il design elimina qualsiasi ostacolo al movimento dell’utensile, permettendo l’uso completo di tutte le funzioni del dispositivo indicizzatore CNC a 4 assi.
Specifiche Tecniche #
| Modello | Dimensione (mm) | Passo (mm) | Dimensione Polo (mm) | Numero Poli | Forza Totale di Tenuta (kgf ±5%) | Peso Netto Mandrino (kg) | Tensione (Monofase) | Corrente (A) | Controllore |
|---|---|---|---|---|---|---|---|---|---|
| EEPM-CIT2F | 300×570 | 10 | 50×50 | 32×2 | 10.000 | 141 | DC220V (Controllore AC220V/480V) | 30 | C2-2C1-G |
| EEPM-CIT2F2T | 240×570 | 10 | 50×50 | 24×2 | 7.500 | 228 | DC220V (Controllore AC220V/480V) | 23 | C2-2C1-G |
| EEPM-CIT4FT | 240×570 | 10 | 50×50 | 16×4 | 5.000 | 219 | DC220V (Controllore AC220V/480V) | 20 | C4-4C1-G |
Applicazioni Pratiche #

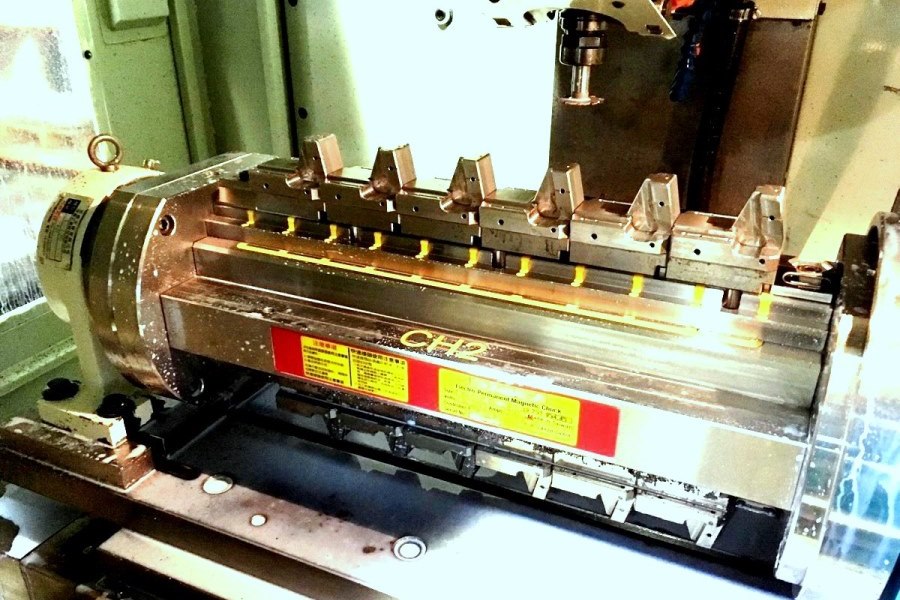

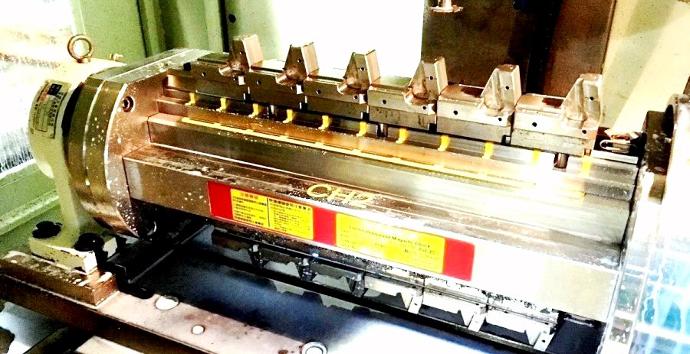

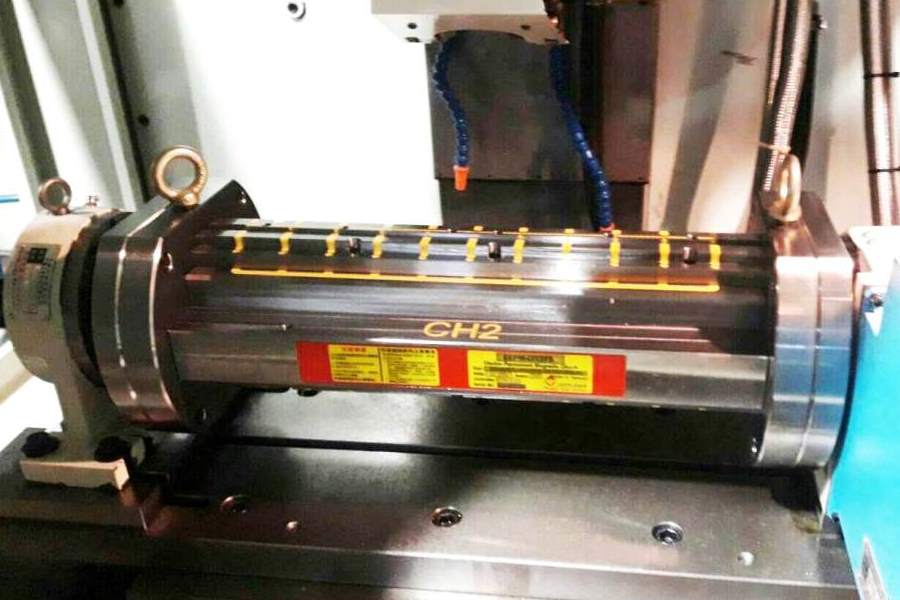

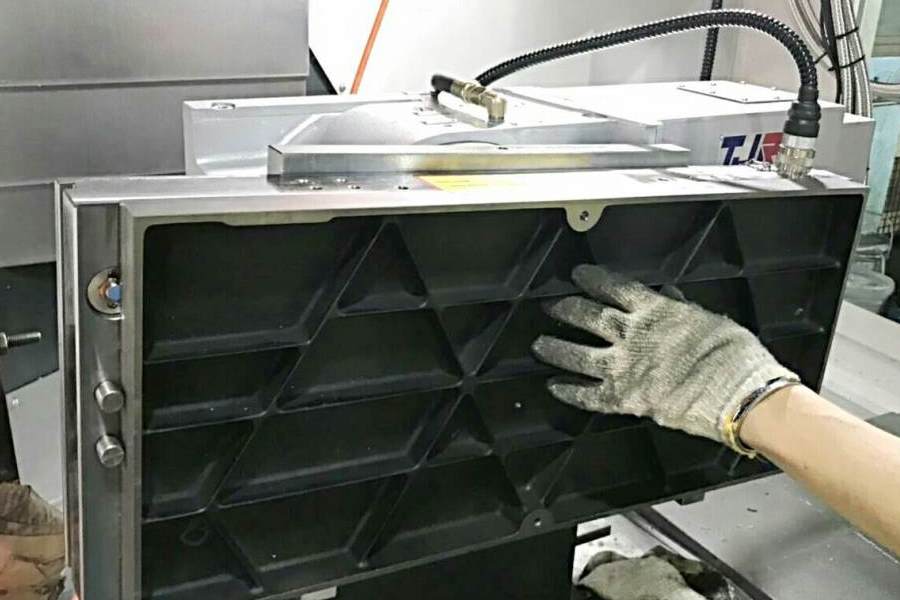

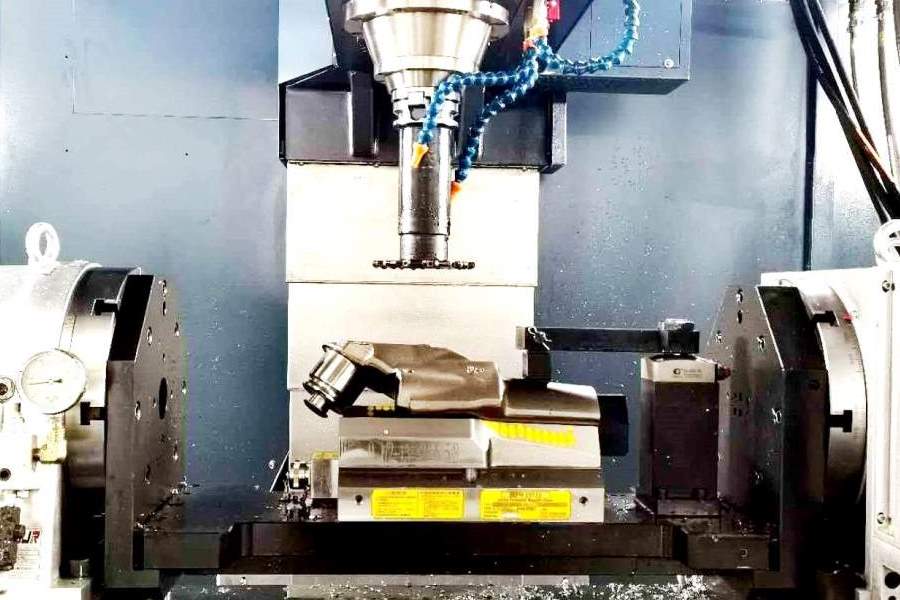

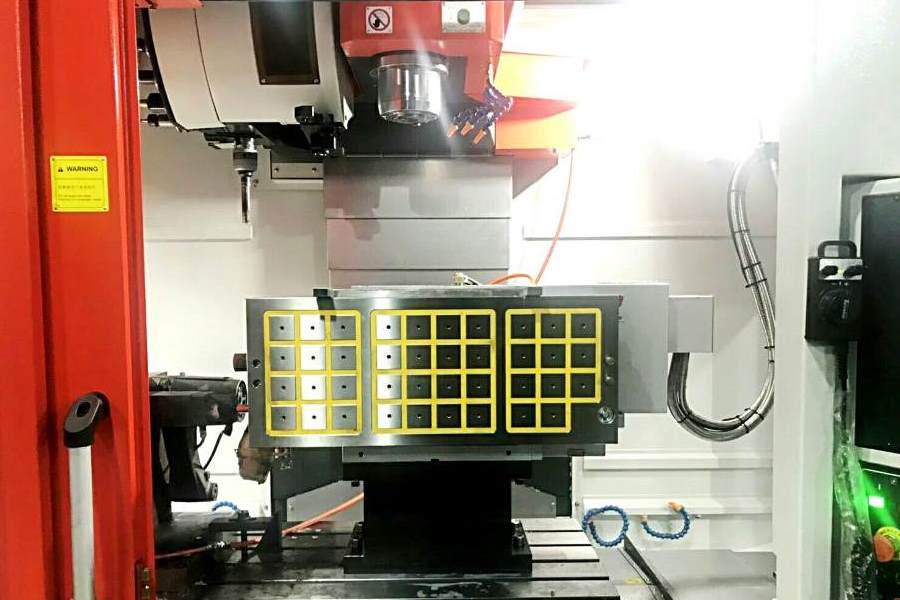

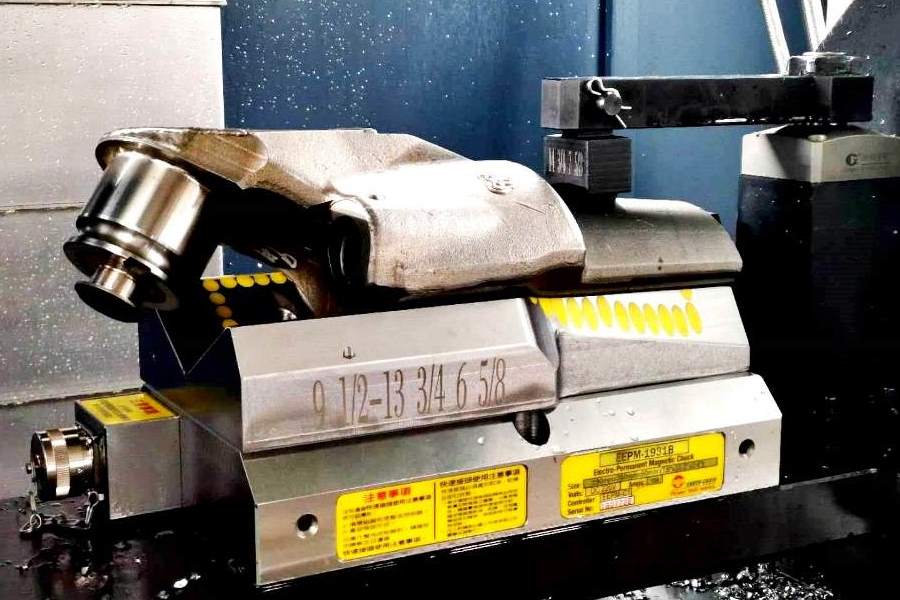

La seguente galleria mostra casi d’uso reali della Serie EEPM-CIT in ambienti di lavorazione a 4 assi, evidenziandone la versatilità e l’efficacia in varie configurazioni:
Per maggiori informazioni o per discutere come le tecnologie magnetiche possano ottimizzare i tuoi progetti di lavorazione, contattaci oggi stesso!
