Fissaggio Magnetico Innovativo per la Lavorazione di Guide Lineari #
Le pinze magnetiche elettro-permanenti (Pinze EEPM) offrono una soluzione affidabile ed efficiente per il bloccaggio di guide lineari e pezzi lunghi a striscia durante operazioni di lavorazione e rettifica ad alta precisione. Consentendo il bloccaggio su tutta la lunghezza e una forza di tenuta stabile, questi sistemi sono progettati per migliorare la precisione e ottimizzare i processi produttivi.
Vantaggi Chiave delle Pinze EEPM #
- Controllo Rapido: La struttura della pinza magnetica elettro-permanente permette l’accensione e lo spegnimento in 1-3 secondi. Una volta attivata, non è richiesta energia elettrica continua per mantenere la forza magnetica, garantendo sicurezza ed efficienza energetica.
- Connettività Flessibile: Più pinze EEPM possono essere collegate e gestite con un unico controller, rendendole adatte alla gestione simultanea di pezzi grandi o multipli.
- Precisione Migliorata: Il bloccaggio completo di guide lineari o pezzi lunghi a striscia aumenta la precisione di rettifica e lavorazione, minimizzando deformazioni e vibrazioni.
- Stabilità Termica: Il sistema è progettato per un uso prolungato senza generare calore che possa influire sulla precisione del pezzo.
Panoramica della Serie EEPML #
La Serie EEPML è progettata per applicazioni di rettifica lineare, in particolare per pezzi lunghi a striscia ad alta precisione o accuratezza. È adatta per foratura, rettifica e varie lavorazioni su guide lineari.
Caratteristiche del Prodotto #
- Struttura della pinza magnetica elettro-permanente
- Accensione/spegnimento rapido (1-3 secondi)
- Nessuna energia richiesta per mantenere la forza magnetica
- Connettività multi-pinza con un unico controller
- Adatta per pezzi lunghi e ad alta precisione
- Mantiene la precisione durante l’uso prolungato
Specifiche del Prodotto #
Serie EEPM-WS #
Progettata per guide lineari di precisione grandi o pezzi lunghi a striscia.
| Modello | Dimensioni (L x W x H, mm) | Numero di Poli | Forza Totale di Tenuta (kgf ±5%) | Peso Pinza | Tensione (Monofase) | Corrente (Amp) | Controller (incluso) |
|---|---|---|---|---|---|---|---|
| EEPM-08102WS | 1020×130×80 | 14 | 3150 | 60 kg | DC220V/AC220V/480V | 20A | C1-G |
| DC380V/AC380V/440V | 10A | C1-B | |||||
| EEPM-08104WS | 1040×130×80 | - | - | 61 kg | - | - | - |
| EEPM-08106WS | 1060×130×80 | - | - | 62 kg | - | - | - |
Serie EEPML-11 #
Adatta per guide lineari piccole, medie e grandi o pezzi lunghi a striscia.
| Modello | Dimensioni (L x W x H, mm) | Numero di Poli | Forza Totale di Tenuta (kgf ±5%) | Peso Pinza | Tensione (Monofase) | Corrente (Amp) | Controller (incluso) |
|---|---|---|---|---|---|---|---|
| EEPM-11-08102 | 1020×130×88 | 14 | 2275 | 65 kg | DC220V/AC220V/480V | 20A | C1-G |
| DC380V/AC380V/440V | 10A | C1-B | |||||
| EEPM-11-08104 | 1040×130×88 | - | - | 66 kg | - | - | - |
| EEPM-11-08106 | 1060×130×88 | - | - | 67 kg | - | - | - |
Serie EEPML-11-1 #
Dotata di blocco di induzione intercambiabile per dimensioni di pezzi versatili.
| Modello | Dimensioni (L x W x H, mm) | Numero di Poli | Forza Totale di Tenuta (kgf ±5%) | Peso Pinza | Tensione (Monofase) | Corrente (Amp) | Controller (incluso) |
|---|---|---|---|---|---|---|---|
| EEPM-11-08102-1 | 1020×130×88 | 14 | 2275 | 63 kg | DC220V/AC220V/480V | 20A | C1-G |
| DC380V/AC380V/440V | 10A | C1-B | |||||
| EEPM-11-08104-1 | 1040×130×88 | - | - | 64 kg | - | - | - |
| EEPM-11-08106-1 | 1060×130×88 | - | - | 65 kg | - | - | - |
Serie EEPML-15 #
Dotata anch’essa di blocco di induzione intercambiabile, adatta per una vasta gamma di dimensioni di pezzi.
| Modello | Dimensioni (L x W x H, mm) | Numero di Poli | Forza Totale di Tenuta (kgf ±5%) | Peso Pinza | Tensione (Monofase) | Corrente (Amp) | Controller (incluso) |
|---|---|---|---|---|---|---|---|
| EEPM-15-15102-1 | 1020×200×88 | 28 | 4550 | 101 kg | DC220V/AC220V/480V | 33A | C1-G |
| DC380V/AC380V/440V | 15A | C1-B | |||||
| EEPM-15-15104-1 | 1040×200×88 | - | - | 103 kg | - | - | - |
| EEPM-15-15106-1 | 1060×200×88 | - | - | 105 kg | - | - | - |

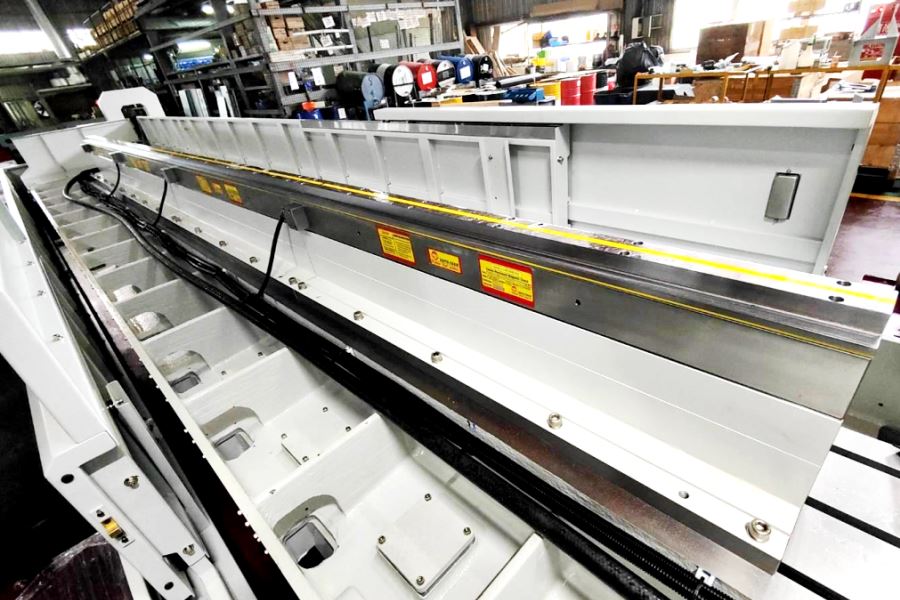

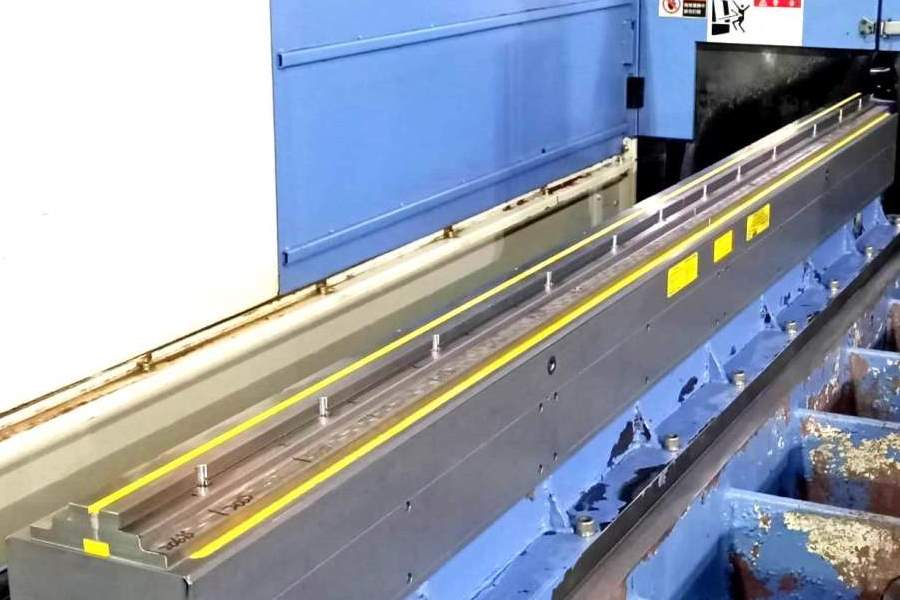

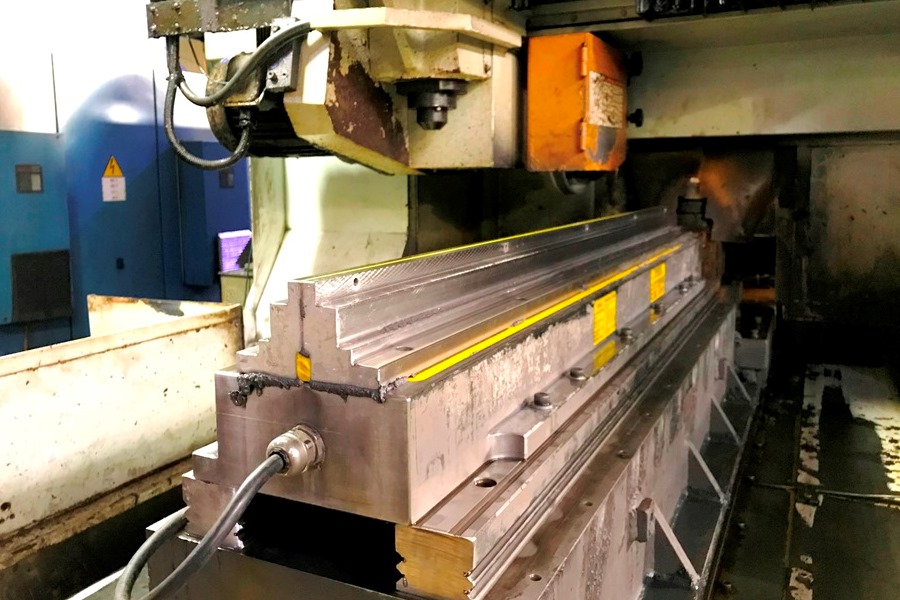

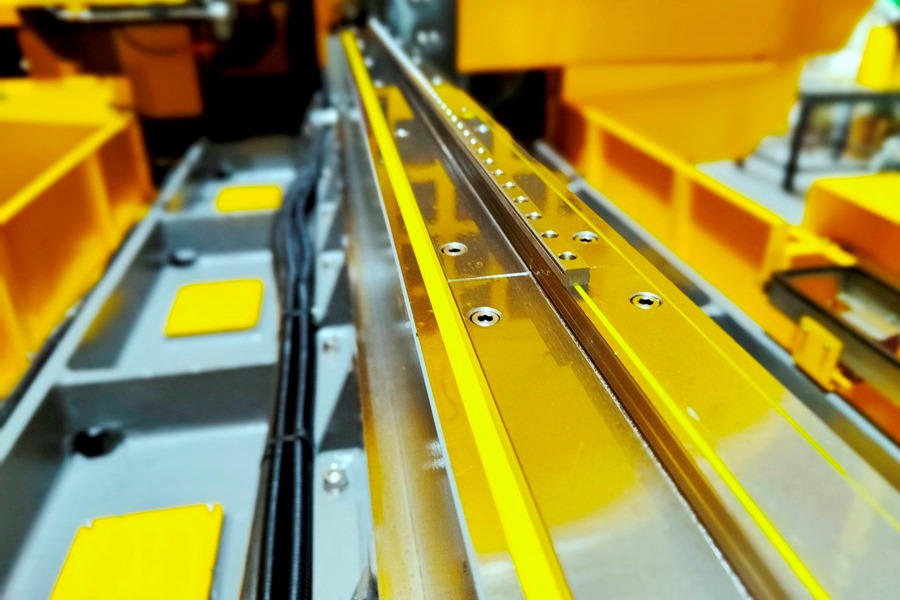

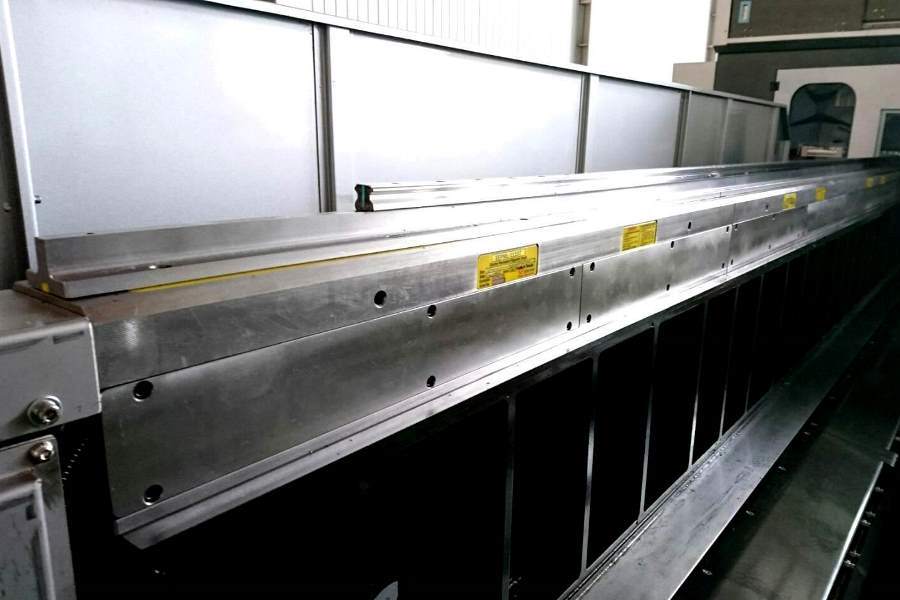

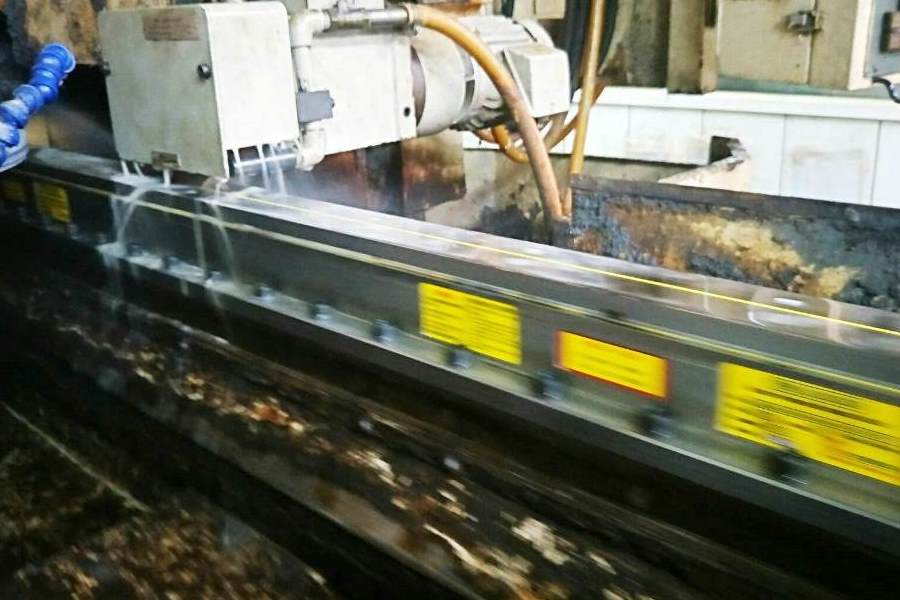

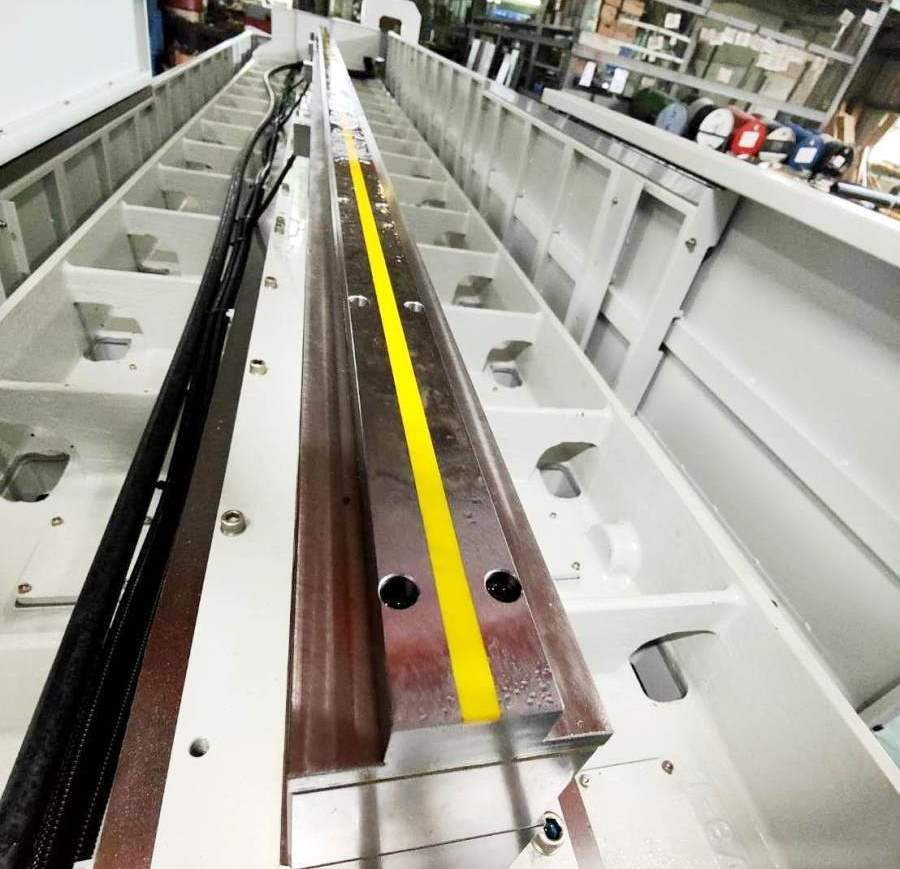

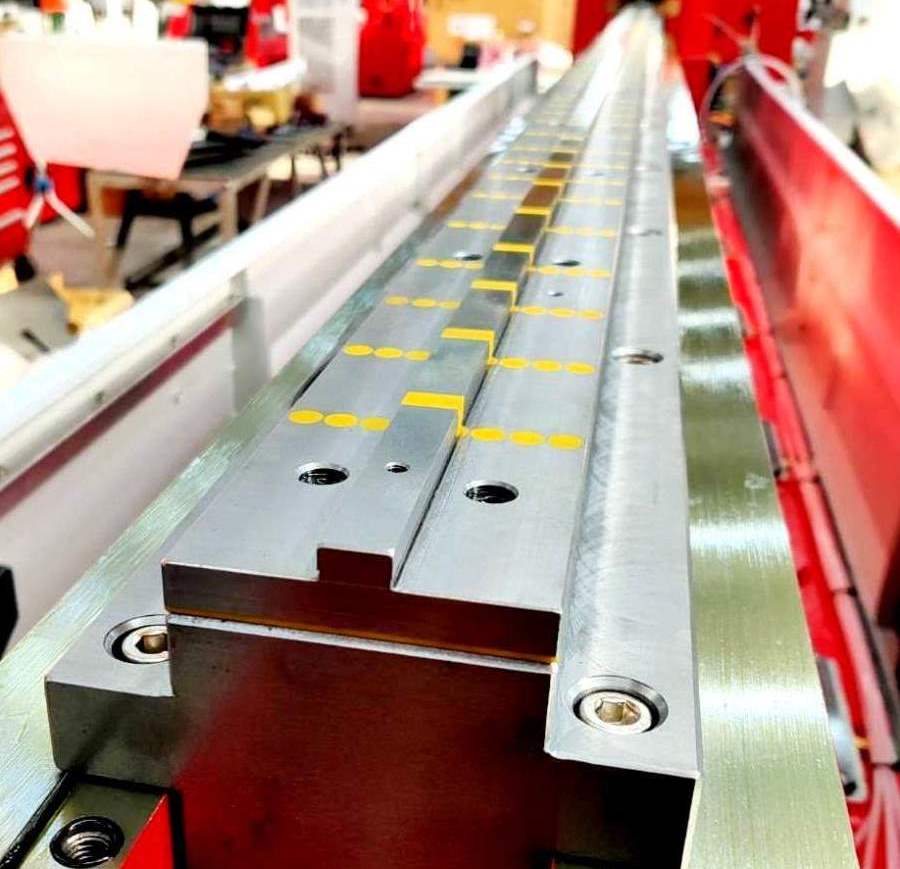

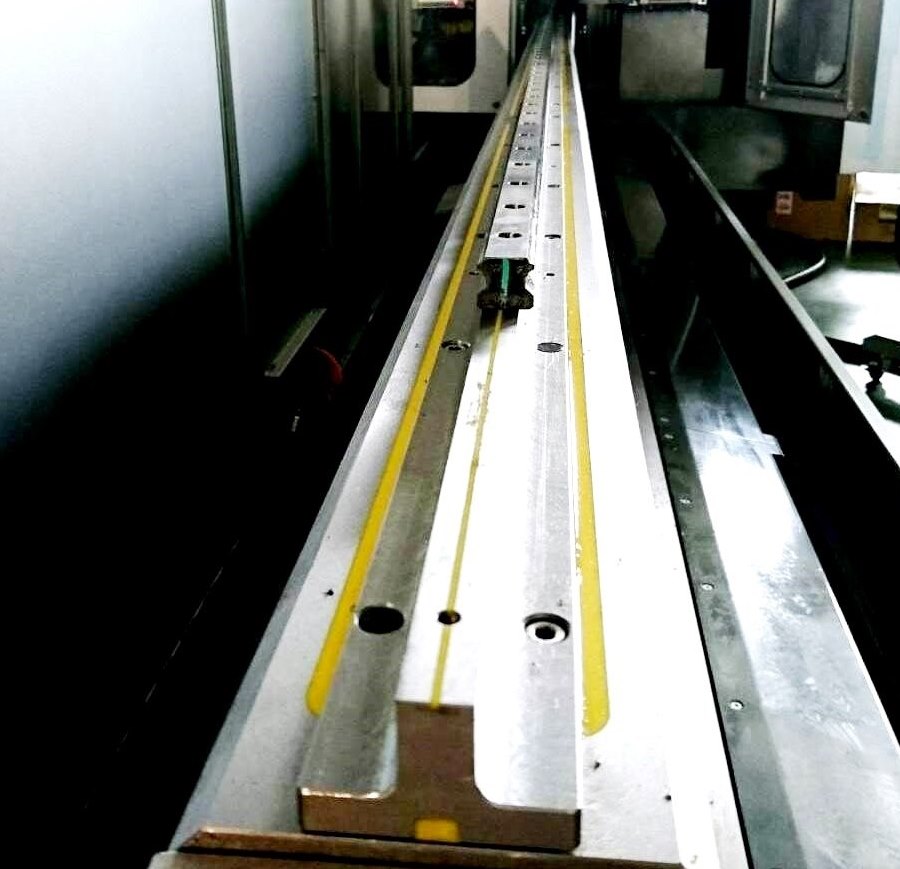

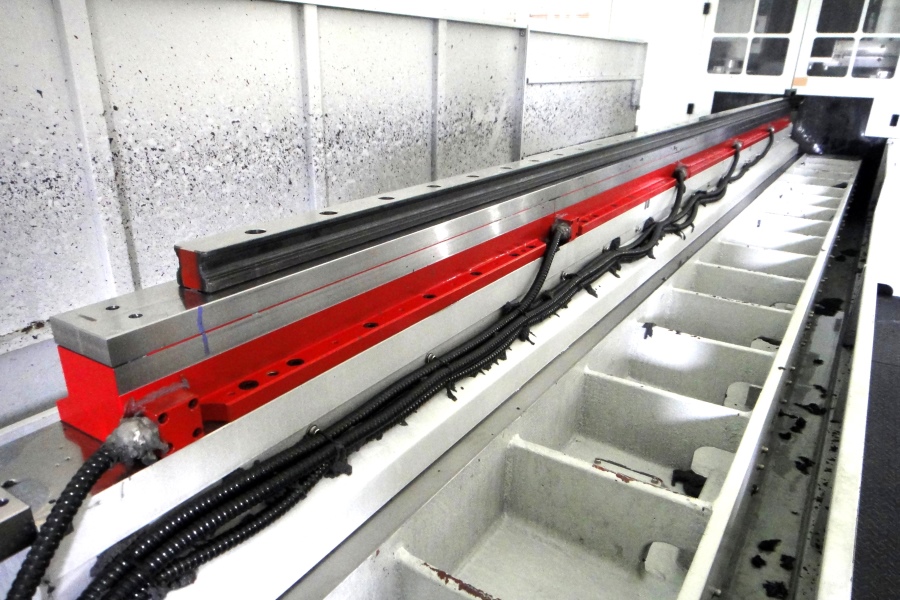

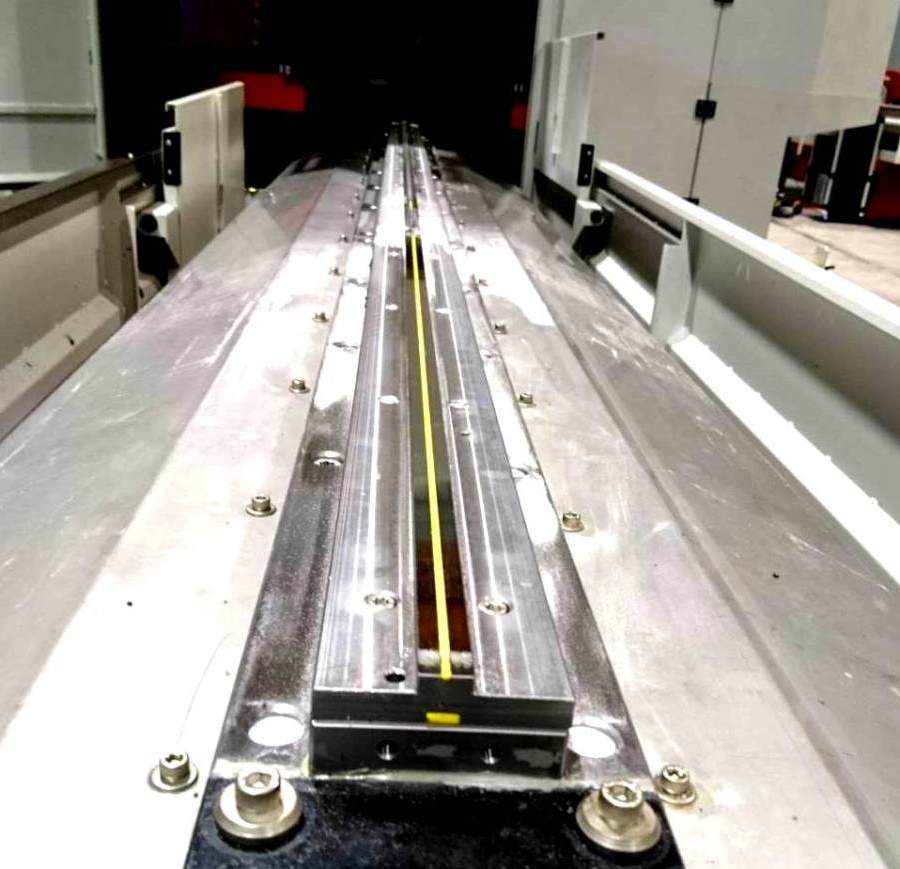

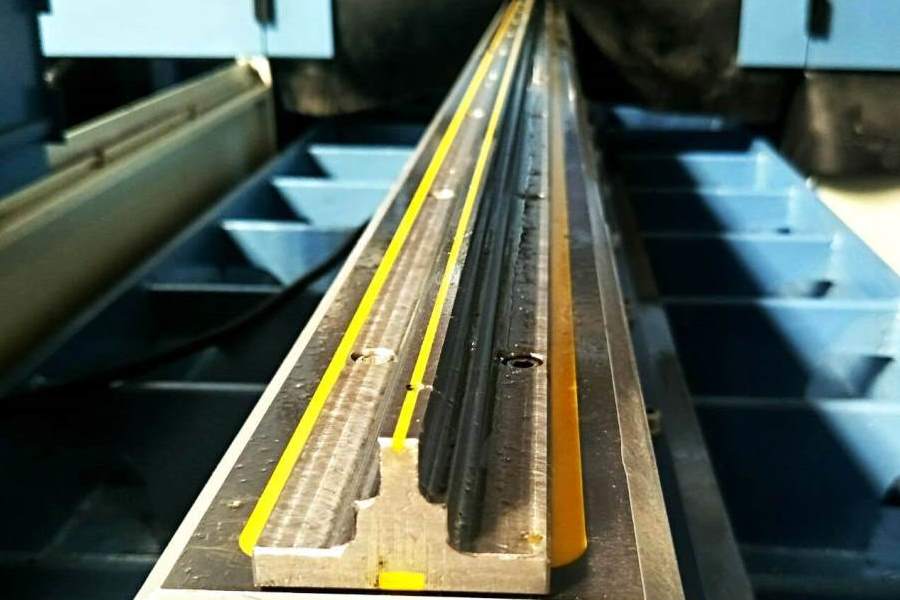

Applicazioni Pratiche: Galleria Immagini #
