Innovativo Bloccaggio Magnetico per Rettifica di Precisione #
Le pinze magnetiche elettro-permanenti sono progettate per fornire un bloccaggio affidabile e di alta precisione per la rettifica superficiale e applicazioni correlate. Questi sistemi combinano una forza magnetica robusta con efficienza energetica e sicurezza operativa, rendendoli ideali per ambienti di produzione esigenti.
Caratteristiche Principali delle Pinze Magnetiche Elettro-Permanenti #
- Nessuna Alimentazione Continua Necessaria: Una volta magnetizzata, la pinza mantiene la forza di bloccaggio senza alimentazione elettrica continua, eliminando la generazione di calore che potrebbe influire sulla precisione del pezzo.
- Efficienza Energetica: L’energia viene utilizzata solo durante la magnetizzazione e la smagnetizzazione, riducendo significativamente il consumo energetico.
- Costruzione Stabile ed Ecologica: La piastra frontale legata con resina minimizza l’impatto ambientale garantendo al contempo integrità strutturale.
- Prevenzione del Magnetismo Residuo: Il design di smagnetizzazione inversa, insieme a un sistema opzionale di soffiaggio ad aria, facilita la rimozione del pezzo e previene magnetismi residui indesiderati.
- Durevole e Impermeabile: L’impermeabilizzazione a più strati e un design strutturale denso offrono eccellente resistenza e protezione contro l’ingresso di liquidi refrigeranti.
- Opzioni Versatili di Passo Polo: Sono disponibili molteplici passi polo magnetici per adattarsi a una vasta gamma di dimensioni e forme di pezzi. Le pinze possono essere combinate per l’uso su rettificatrici superficiali di grandi dimensioni o a portale.
- Soluzioni Personalizzabili: Sono offerti formati standard e personalizzati per soddisfare specifiche esigenze dell’utente, ottimizzando il rapporto costo-prestazioni.
Capacità del Controllore #
- Display LCD: Stato in tempo reale del controllore e della pinza chiaramente visualizzato per comodità dell’utente.
- Operazione Remota: Compatibile con una scatola di controllo a cavo per un’operatività flessibile.
- Sicurezza Certificata: Dotato di morsettiera di alimentazione conforme agli standard europei UL, supporta fino a 500V/32A per un uso sicuro e affidabile.
- Controllo Integrato: Magnetizzazione, smagnetizzazione e regolazione della forza magnetica possono essere gestiti direttamente dal pannello operativo principale della macchina.
- Forza Magnetica Regolabile: Regolazione della forza magnetica fino a 16 segmenti (8 segmenti tramite scatola di controllo a cavo) per una messa a punto precisa in base alle diverse operazioni di rettifica e condizioni del pezzo.
Specifiche Tecniche #
Le pinze magnetiche elettro-permanenti sono disponibili in vari modelli, dimensioni e passi polo per soddisfare diverse esigenze di rettifica. Più pinze possono essere combinate e controllate simultaneamente, con formati e passi polo personalizzati disponibili su richiesta.
Modelli di Pinze Rettangolari (Esempi Selezionati) #
| Modello | Dimensioni (mm) | Passo Polo (mm) | Controllore | Tensione | Peso (kg) |
|---|---|---|---|---|---|
| EEPG-2040A | 400 x 200 x 65 | 1+3 | EEPG-C1 | 220V o 380V~440V | 41 |
| EEPG-3050A | 500 x 300 x 65 | 1+3 | EEPG-C1 | 220V o 380V~440V | 77 |
| EEPG-3060A | 600 x 300 x 65 | 1+3 | EEPG-C1 | 220V o 380V~440V | 92 |
| EEPG-4080A | 800 x 400 x 65 | 1+3 | EEPG-C1 | 220V o 380V~440V | 164 |
Modelli aggiuntivi sono disponibili con passi polo di 3+10mm, 3+15mm e 5+20mm, oltre a dimensioni maggiori per rettificatrici a portale e di grandi dimensioni.
Modelli di Pinze Circolari (Esempi Selezionati) #
| Modello | Diametro (mm) | Altezza (mm) | Area Magnetica (mm) | Passo Polo (mm) | Controllore | Tensione | Peso (kg) |
|---|---|---|---|---|---|---|---|
| EEPG-500BR | 500 | 85 | 374 | 3+10 | EEPG-C1 | 380V~400V | 132 |
| EEPG-600BR | 600 | 85 | 420 | 3+10 | EEPG-C1 | 380V~400V | 190 |
| EEPG-800BR | 800 | 90 | 634 | 3+10 | EEPG-C2 | 380V~400V | 358 |
| EEPG-1000BR | 1000 | 100 | 790 | 3+10 | EEPG-C2 | 380V~400V | 621 |
Altre combinazioni di passo polo e dimensioni sono disponibili per soddisfare specifiche esigenze applicative.
Applicazioni Pratiche #

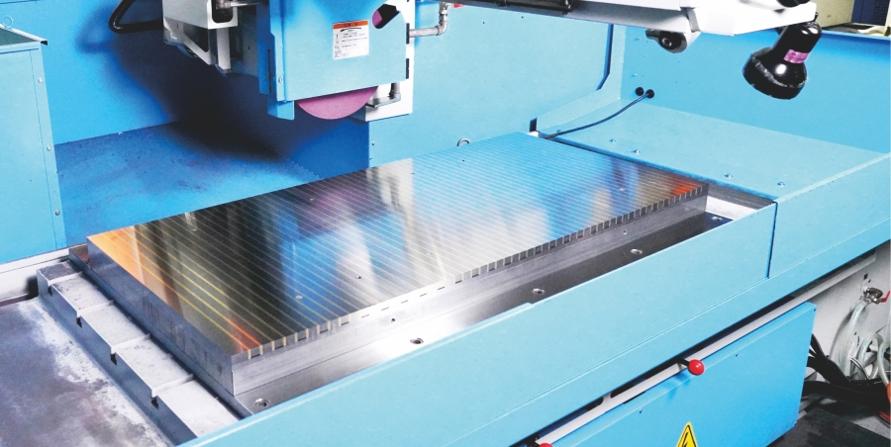

Le pinze magnetiche elettro-permanenti sono ampiamente utilizzate nella rettifica superficiale di precisione, specialmente dove sono essenziali alta accuratezza e ripetibilità. Il loro design robusto e le opzioni di controllo flessibili le rendono adatte sia per configurazioni standard che personalizzate, inclusi macchinari di grandi dimensioni e a portale.
Per ulteriori dettagli o per discutere requisiti personalizzati, si prega di contattarci.
